Пневматика як елемент точного землеробства

Пневматика як елемент точного землеробства

/ Механізація АПК / Четвер, 14 червня 2018 14:44

Внесення мінеральних добрив сьогодні стає важливою складовою точного землеробства, тому якісні та продуктивні характеристики сучасних агрегатів дозволяють їм збільшити рентабельність виробництва сільгосппродукції.

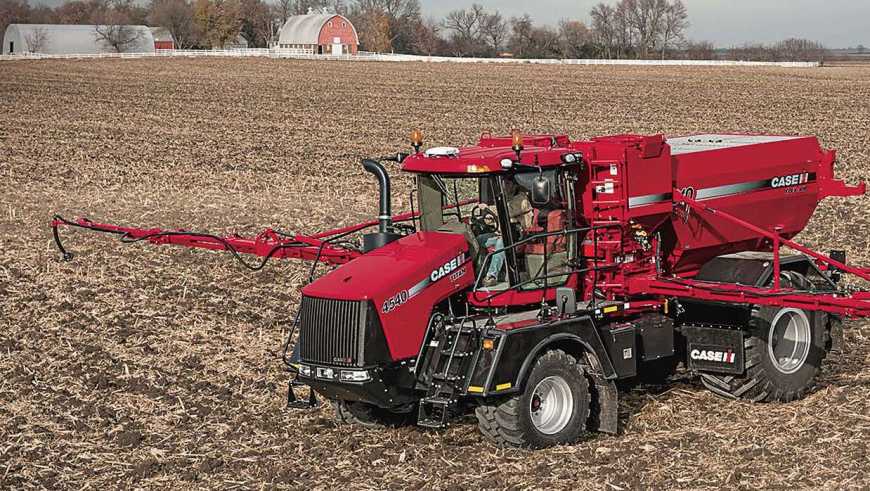

Серед сучасних машин для розкидання сухих мінеральних добрив пневморозкидачі посідають важливе місце. Завдяки цим машинам точність та якість унесення добрив зростає на порядок. Маловідомі для вітчизняних аграріїв системи пневмоаплікації з елеваторним відбором сухих та розчинних матеріалів з бункера або бункерних відсіків. Ці машини мають групування на дві стріли для розподілу сухих продуктів і паралельним процесом обприскування з них виробництва корпорації CNH IH. Система може встановлюватися на самохідну автоплатформу RBR Venturi 350 (4х2/4х4) і Case IH Titan. Причому остання модель має вісім моделей машин: по 4 версії траків (3х2/3х3) і квадрокарів (4х2/4х4) відповідно.



Основні бункери

Машини складаються з таких рішень. Резервуари для комплектації пневматичного аплікатора Flex-Air 810, що використовують одинарну (8,1 м³; 3 т) і здвоєну (3,3 + 4,8 / 4,8 + 5 м³; до 3,4 т) ємності. Конусоподібна форма хопера дозволяє мати дозувальні шнеки (по одному на секцію) елеваторного типу.

Є можливість встановлення попереду основного бункера (відразу за кабіною), ліворуч або праворуч від шнекової труби системи дозування і розподілу продуктів із розташованого коаплікатору (мікрохопера) об’ємом 1,4 м³. Мікрохопер комплектується не окремим дозувальним шнеком зменшеного діаметру, як роблять у системах автоматичного годування, а дозувальним роликом із рельєфною пластиковою поверхнею. При розміщенні додаткового обладнання бункерні сходи переносяться вперед, ближче до кабіни. Маса такого трисекційного бункера, в порівнянні з двосекційним хопером зі збільшеними внутрішніми обсягами секцій, збільшується мінімально і становить трохи більше 3,5 т (+100 кг до стандартного обсягу).

Хопер і коаплікатор виготовляються із неіржавної сталі (тип 409), що має зовнішнє антикорозійне покриття. Ємності в основного бункера (одна/дві) зверху прикриті відкидними гратчастими екранами, що розпушують матеріал при його завантаженні крізь екрани. Решітка, за рахунок несучих поперечок, може знаходитися нагорі (піднятися сходами) в оператора, керуючого завантаженням грануляту з великих мішків, які підносить телескопічний навантажувач.

За кабіною коаплікатор прикритий металевим люком, під яким є менша решітка, що пропускає гранулят або порошковий продукт із розпушуванням злежалого/злиплого матеріалу. На передньому борту бункера, для зручності оператора по ходу стороні (ближче до виходу з кабіни), знаходиться драбина. Це дозволяє йому піднятися вгору або зі стрілової системи, або безпосередньо з верхнього майданчика перед вхідними дверима, й керувати навантаженням матеріалу.

Завантаження бункера відбувається крізь верхній гратчастий екран «із гіркою». ПВХ-покриття не визнано виробником техніки обов’язковим, однак його можна замовити при комплектації, і воно складається перед завантаженням за допомогою електроприводу.



Обприскувач Liquid Plumbing System (LPS)

Пневморозподільники Case IH 810 Flex-Air Applicator комплектуються мийкою високого тиску (136 ат./138 бар) у складі бака для 284 л води, компресора і шлангу з пістолетом. А також окремою міні-системою обприскування Liquid Plumbing з основним резервуаром на 1893 л для води або суміші. Це — 284-літровий бак із водою у LPS використовується для ополіскування «нутрощів» основного резервуара LPS й інфраструктури обприскувача.

Відцентровий насос LPS має вхідний і вихідний отвори Ø 5,1х3,8 см. Стрілові труби виконані з нержавіючої сталі (тип 316), з насадками для форсунок, розташованими з проміжками 76,2 см поверх штанги, що розподіляє гранули. Є також середня секція штанги з окремим для прокачування розчину входом-виходом, що потрібно для підтримання концентрату в постійно зваженому в воді стані. До складу LPS може вводитися повноцінний хімічний індуктор з «неіржавійки», зі змішувальним пристроєм для розведення порошків і рідких концентратів. Індуктор кріпиться до лівого борту машини на паралелограмній підвісці, використовуваної для відводу «посудини» убік — в положення, зручне для роботи оператора. Пінний маркер передбачає наявність додаткового бака для води на 265 л, виконаного з полікарбонату. Маркер розрахований на подачу розчину на обидва кінці стрілової системи і має регульовані виходи.



Варіанти керівного контролера, відео- і GPS-приймача

На самохідних машинах встановлений контролер Case IH SCS-5000, що використовується для управління пневморозподіленням сухих продуктів у конфігурації з одним бункером і повноцінним обприскувачем Liquid System 610, що йде на заміну системи Flex-Air 810. Контро­лер придатний для управління систем будь-яких поколінь. Він має 4 входи для відеозображення із відповідної кількості цифрових камер для моніторингу: рівнів завантаження бункера; візуалізації сліпих зон, наприклад, бічних стріл у процесі роботи; заднього виду під час руху дорогою тощо.

Крім того, є вбудований, повністю масштабований GPS-приймач, який працює як із навігаційними сигналами, котрі надходять із сателітів усіх відомих супутникових угруповань, розгорнутих над Євразією на середньо- і низькоорбітальних, і квазігеостаціонарних орбітах, так і корегує сигналами (диференціальними поправками), які надходять безпровідними лініями, а також із сусідніх корпоративних/державних або власних базових станцій RTK.



Володимир АЛЬОШИН-ВДОВЕНКОканд. техн. наук
Василь НАРІЗ
