Зубові борони мають просту конструкцію, проте вони відмінно готують грунт до сівби посівного матеріалу.

На ринку представлені різні типи зубових борін, які застосовують для розпушування верхнього шару грунту, вирівнювання поверхні поля, руйнування ґрунтової кірки, кришіння грудок, знищення бур’янів, загортання насіння і добрив, догляду за пасовищами тощо. Виробники техніки пропонують борони загального призначення, пружинні, сітчасті, ротаційні, лугові або пасовищні та інші.

За конструкцією рами розрізняють зубові борони з жорсткою і шарнірною. Залежно від тиску на один зуб, який визначають діленням ваги знаряддя на кількість зубів, є важкі, середні і легкі зубові борони загального призначення. Тиск на один зуб важкої борони становить 20–30 H, середньої — 10–20 H, легкої — 5–10 H. Глибина обробітку цього агрегату залежить від тиску зуба на грунт, довжини з’єднувальних повідків, a для борін із зубами квадратного перетину — від розташування косого зрізу зубів по відношенню до напрямку руху.

Під час виконання технологічного процесу зубові борони повинні забезпечити наступні агротехнічні показники: глибину обробітку — 3–10 см; діаметр грудок після обробітку — не більше 5 см, гребенистість поверхні поля — 3–4 см; частка пошкоджених рослин після боронування посівів — не більше 3%.

Зубові борони пропонують українські і зарубіжні виробники: «Краснянське СП «Агромаш», ВК «Технополь», «Уманьферммаш», ВО «Техмаш» (Білорусь), WOPROL (Польща) тощо. Зарубіжні виробники комплектують борони різними типами зубів: квадратними і круглими, зігнутими під різними кутами, зігнутими з плавним згином, прямокутними долотоподібними тощо. З борін за допомогою зчіпок складають широкозахватні боронувальні агрегати або приєднують їх до плугів, культиваторів, сівалок і комбінованих агрегатів. Вони приєднуються до зчіпок за допомого ланцюгів і гряділів.

На ринку представлені навісні і причіпні боронувальні агрегати (фото 1). Зчіпки зубових борін можуть виконувати боронування грунту із робочою швидкістю до 12 км/год. і забезпечити продуктивність роботи 10–20 га/год.

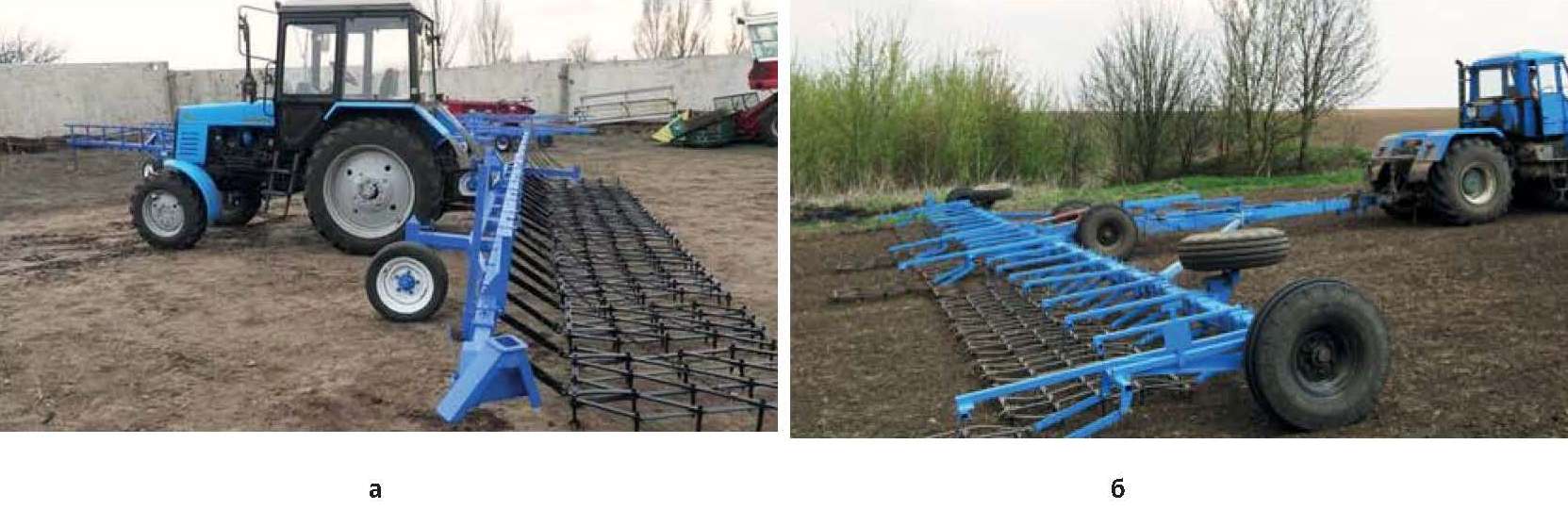

Фото 1. Навісна (а) та причіпна (б) зчіпки зубових борін

05 372 110 1



У конструкції зубових серій ETR-XS (фото 2), ETR, ETR-M Brüning Maschinenbau GmbH передбачено кріплення зубових секцій до рами за допомого ланцюгових підвісок. Для забезпечення перпендикулярного розташування зубів до поверхні поля та рівномірності глибини обробітку фірма комплектує зчіпки секціями борін із різними типами зубів. Перший ряд зубів — зігнуті, повернуті тупим кутом за напрямком руху, в другому-п’ятому рядах встановлено зігнуті зуби з гострим кутом входження у грунт.

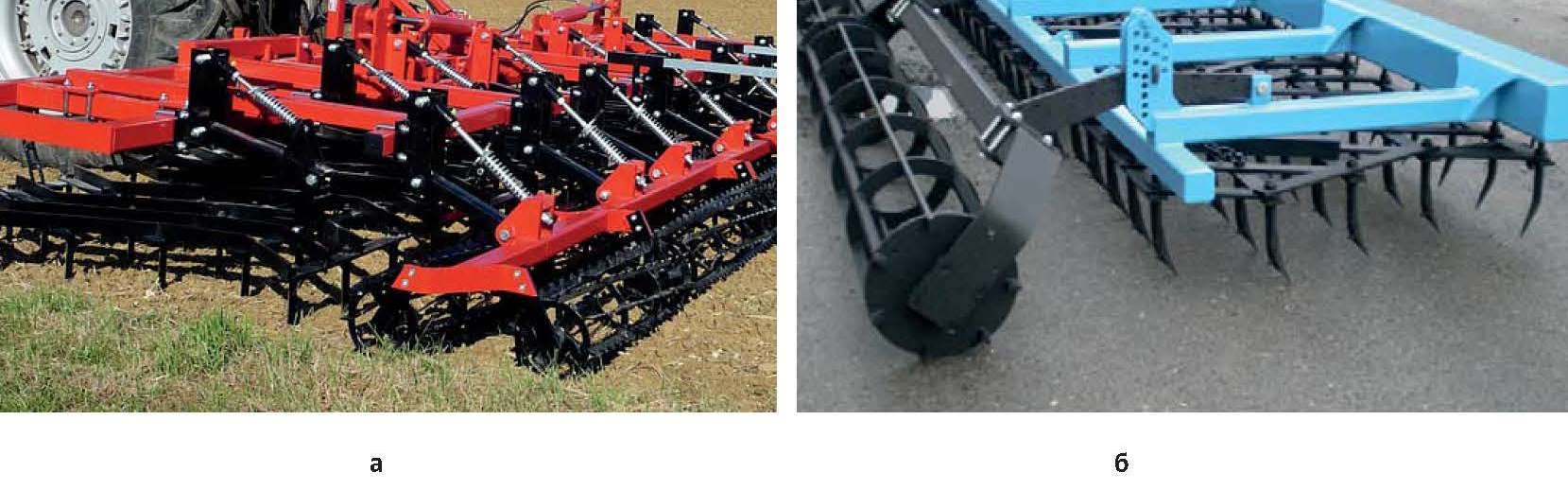

Фото 2. Зубові борони серії HV (а) та ETR-XS (б)

05 372 110 2



Під час руху на зуби першого ряду діє вертикальна складова сили опору грунту, яка намагається виглибити їх з грунту, в цей же час на зуби інших рядів діє сила, яка заглиблює їх у грунт. В результаті дії взаємопротилежних сил досягається баланс моментів сил, які виникають у передній і задній частинах секції борони, внаслідок чого забезпечується плавність роботи (задня частина не заглиблюється, а передня — не витискається із грунту) та рівномірність глибини обробітку зубами другого-п’ятого рядів. Глибина обробітку регулює­ться перестановкою планчастого котка, яким комплектує­ться борона.

EFFEBI, ANGELONI, FAZA виготовляють важкі та суперважкі зубові борони з жорстким кріпленням зубів до рамки секцій моделей ZP, EPL, EPM, EPP, ЕРТ, які призначені для передпосівного обробітку грунту і можуть, залежно від ширини захвату, агрегатуватися з тракторами потужністю 35–150 кВт.

Борони однотипні за конструкцією і зазвичай складаю­ться із трьох секцій — центральної і двох бокових. Рамка секції борони виготовлена з п’яти поздовжніх балок із квадратного металевого профілю, з’єднаних між собою металічними поперечками. Металічні поперечки розташовані під кутом до поздовжніх балок і приварюю­ться до них у місцях встановлення зубів.



Василь ДУМИЧзавідувач лабораторією
Львівська філія УкрНДІПВТ ім. Л. Погорілого
