Універсальні жатки для збирання кукурудзи та соняшнику (ВІДЕО)

FANTINI (Італія)

Це відомий італійський бренд компанії Fantini S.r.l. з південного передгір’я Альп. Там, на східній околиці Медоле, приблизно у 27 верстах від Верони, створюються жорсткі (стаціонарні/нерозкладні) і розкладні кукурудзяні й соняшникові жатки відомих в агросвітi сімейств CORN і SUNFLOWER, які отримують призи на виставкових подіумах за краще технічне рішення, починаючи з 1968 року. 97% усієї виробленої продукції відправляють на експорт!

Серії L4/L3 Corn Harvesting Headers складаються із двох пар груп моделей комбайнових хедерів: L04/L03 (нерозкладні; 4–16-ряднi) i LH4/LH3 (розкладні; 5–15-ряднi). При цьому обидві групи переважно розраховані на міжряддя 70–75–80 см. Хоча за запитом, як повідомляється на офіційному сайті fantinisrl.it, випускаються також 6–16-ряднi L03 і модифікації 6–12-ряднi LH3 у 45-сантиметрових версіях. А в рекламному буклеті можна знайти інформацію і про можливість замовити 10- і 12-ряднi версії L03/LH3 у 75-сантиметровому виконанні.

Однією з основних візуальних відмінностей моделей L03/LH3, що представлені на нашому ринку, є можливість установки конусоподібних бічних шнеків (одного або двох) із гвинтовими лопатями і механічним приводом, регулярне і безперервне обертання яких значно полегшує збирання «негладкої» кукурудзи — втягування битих і зламаних стебел рослин, звисаючих після зливових дощів у міжряддя ще незібраної смуги, щоб уникнути великих втрат зерна після негоди.

Пластикові капоти на моделях із міжрядною відстанню 70, 75 і 80 см не вимагають ТО і не іржавіють. Вони забезпечують більш легке ковзання і краще поглинають удари при падінні качанів. Збиральні ланцюги із замкнутим контуром автоматично регулюються штовхачем зі сталевими колесами. Відстань між пластинами для збирання качанів регулюється безпосередньо з кабіни комбайна. Жатки комплектуються передачами з парними конічними колесами і карданами. Ця система передачі не потребує обслуговування, надійна в роботі, безшумна і довговічна.

Подрібнювач стебел включається і відключається за допомогою зручно розташованого важеля. Редуктор подрібнювача знаходиться безпосередньо у вузлі жатки, який призводить його в рух і виключає необхідність у додатковій передачі. Подрібнювач встановлений по центру ззаду і оснащений сталевим диском великого діаметру з ножами.

Редуктор передачі в алюмінієвому кожусі складається із зубчастих коліс, у тому числі і до фрикційної муфти, із загартованої сталі. Крім того, на L03/LH3 можна встановити редуктори передачі зі змінними зубчастими колесами, подвійний привід, гідравлічні муфти, комплект ліхтарів і світлових індикаторів, а також приставку для збирання соняшнику.

LINAMAR (Угорщина)

Підприємство Linamar Hungari Zrt. випускає три сімейства моделей кукурудзяних жаток OROS HSA, OROS Cornado і OROS HAS III, з яких дві останні лінійки просунутих хедерів за допомогою спеціальних вкладишів (комплекту) «здатні змінити амплуа» і стати соняшниковими жатками. Завод також випускає спеціалізовані соняшникові жатки OROS Sun.

Жатки OROS HSA ще в 2007 р. отримали активний стеблеподрібнювач типу HSA. Чавунні пари шестигранних вальців конічної форми в руслах якісно дроблять стеблову масу і при обертанні створюють ефект самозатягування. Вони оснащені знімними протягуючими ножами, які зазвичай мають ребристу робочу площину. Від намотування стеблової маси вальці оснащені висувною протиріжучою пластиною.

Система подрібнення стебел HSA працює так, що одночасно з процесом дроблення стеблової маси вальцями відбувається процес подрібнення стебла і бур’янів міжряддя ріжучим апаратом на фракції розміром 5–7см (95%). Ріжучий механізм складається із тримача і двосторонніх ножів, які мають наплавку з високоміцного матеріалу. Функцію стеблеподрібнення можна вимкнути по рядах одним рухом, що дозволяє, зібравши качани, скосити стеблову масу на корм худобі, залишити не скошену стеблову масу для утримання снігу або просто відключивши під час збирання пошкоджений редуктор.

Суттєве зменшення маси жатки OROS HSA досягнуто установкою пластикових подільників, в основі матеріалу яких використовується ударо- i морозостійкий пресований поліетилен із великою зносо­стійкістю. Завдяки еластичності матеріалу й обтічній формі виробів з нього зменшується ймовірність пошкодження качанів і відсутня корозія. Для високорослої кукурудзи в базовій комплектації є високі бічні спрямовувачі.

Жатка з порошковим покриттям, що не вигоряє з часом, має загальний механічний привід від карданного валу — від похилої камери комбайна через запобіжну муфту. Ланцюговий привід регульованих кутових швидкостей обертових елементів хедера оснащений подвійними роликовими ланцюгами і розміщений під з’ємним кожухом на посиленому борту. Є можливість кожний привідний ланцюг забезпечити системою автоматичного змащення. Щоб уникнути пошкодження, шнек має окрему запобіжну муфту.

OROS Cornado — кукурудзяні жатки нового покоління з мінімальним ТО, збільшеним ресурсом і енергоефективністю. Тут форма вальців, котрі протягують стебла, має квадратний перетин, але крім 4-х заточених крайок (ножів), має ще 4 кромки, якi подають, і протирізальні пластини (запобігають від намотування стеблової і сміттєвої маси), що дозволяє збільшити робочу швидкість збирання до 15–17 км/год.! Голчастий підшипник наконечника, що вимагає щозмінного змазування, замінений на два роликових підшипника закритого типу, якi не потребують обслуговування. Зазор між відривними пластинами регулюється гідравлічним механізмом із кабіни комбайна.

Редуктор тепер не в чавунному, а в легшому алюмінієвому корпусі, що дозволило встановити підшипники збільшеного діаметру, відповідно, розширивши площу опори зіткнення. Що, своєю чергою, зменшує зношення деталей, підвищує ресурс і запас міцності, а також дозволяє знизити енерговитрати. На кожен редуктор встановлена запобіжна муфта, яка при аварійному спрацьовуванні не вимагає заміни або додаткового розбирання. Для відновлення її працездатності потрібно лише шприцювання пластичними мастилами типу Літол, що багаторазово економить час усунення поломки.

Система подрібнення стебел розташована під кутом до вальців і паралельно до ґрунту, що дозволяє зменшити висоту зрізу і фракцію подрібненої стеблової маси і бур’янів у міжряддях до 3–5 см.

У жатки карданний привід із використанням гіпоідних редукторів, який не вимагає ТО. Тобто вдосконалений хедер отримав надійний енергоекономічний привід і м’який запуск.

Кожний подаючий (ложковий/із захоплюючими крюками) ланцюг отримав новий автоматичний пружинний натягувач телескопічного типу, що не вимагає догляду і регулювання. Жатка має систему автоконтура, яка гідравлічно компенсує нерівності грунту і регулює мінімальну висоту зрізу. Причому за допомогою спеціального вкладиша жатку можна переобладнувати для збирання соняшнику.

OROS HAS III — високо­якісна жатка, яка перевершує за технічними характеристиками хедери OROS HSA, але реалізується поки що практично за тією ж ціною. Форма вальців, якi протягують стебла, повторює форму вальців OROS Cornado. Привід редукторів жатки став однорядним, і потужнішим ланцюгом. Тим самим жатка отримала більш швидкісний і легкий, але в той же час надійний привід. Ланцюговий привід став закритим, і кожух тепер захищає його від пилу і бруду. Решта новацій прийшли також від конструкції Cornado.

OLIMAC (Італія)

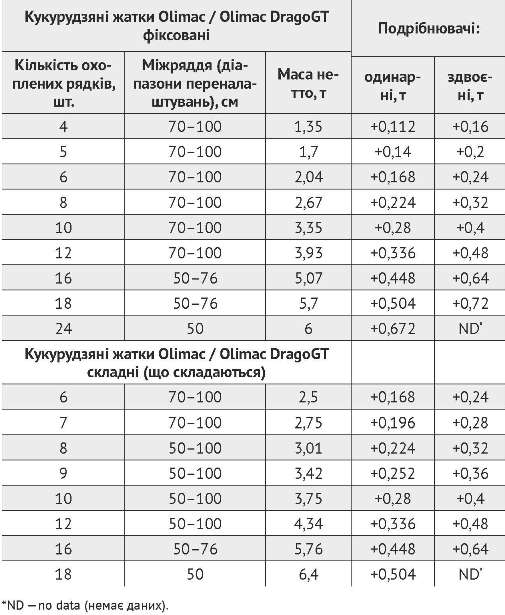

Компанія Olimac S.r.l. випускає кукурудзяні жатки з можливістю переоснащення під збирання соняшнику і бобових культур, під власними брендами Olimac i Olimac Drago (італ. «Дракон») GT (Grande Tecnologia) / DragoGT, які входять до світової групи елітних універсальних виробів подібного класу. Жатки Olimac i Olimac Drago GT (DragoGT) фіксовані й складні, постійно вдосконалюються. У таблиці відображено реальний стан справ із виробничою програмою компанії Olimac S.r.l. і випуском однойменних конкретних моделей жаток для збирання, як виявилося, качанів, кукурудзяного зерна, бобів, соняшникових дозрілих кошиків i насіння, при чому без критичних втрат.

Зауважте, що попри наявні пропозиції кожен фермер чи керівник агрогосподарства вибирає потрібну техніку і комплектацію відповідно до отриманого раніше досвіду, досягнутого рівня агротехніки в господарстві й розвитку як внутрішньогосподарської дорожньої мережі, так i зовнішніх шляхів сполучення для міжрегіонального перекидання техніки у збиральний сезон. І чим простіша техніка, тим вона надійніша і легша за масою, вимагаючи менші обсяги споживання ПММ.

Інженери компанії Olimac непогано попрацювали над впровадженням у конструкції моделей своїх жаток багатьох новацій. Зокрема, нового типу внутрішніх передач і зовнішнього карданного валу відбору потужності за допомогою наборів циліндричних зубчастих коліс, повністю захищених від пилу і сторонніх предметів, які рекомендують застосовувати при збиранні у гірських районах і на горбистій місцевості. Крім того, для приведення у дію ланцюгової передачі (у масляній ванні) у складних 6–8-рядних моделях запропонований гідромотор.

І вже традиційно ми говоримо про можливість використання Sunflower Kit, передбаченого виробниками спецнабору для збирання соняшнику, в який входять захисні решітки від падіння стебел із кошиками за межі платформи, що встановлюються на задньому і бокових бортах кукурудзяної жатки. А також спеціальні ножові пристосування для різання висохлих стебел соняшнику під втягуючими ланцюгами об ріжучу пластину, з досягненням ефекту ножниць.

Для просунутих жаток DragoGT ще характерна наявність датчиків із зовнішніми вусиками для знімання інформації про проходження стебел у втягуючi модулі для функціонування хедерів у режимі Auto-pilot. А також датчиків із сенсорами, які працюють в інфрачервоному діапазоні хвиль і контролюючи висоту платформи у зоні розміщення, що дозволяє в автоматичному режимі вирівнювати жатку над поверхнею поля.

OPTIGEP (Угорщина)

Вже досить давно на нашому ринку присутні жатки для збирання кукурудзи OpriCorn та соняшнику OptiSun виробництва угорського підприємства Optigép Gépgyártó és Kereskedelmi Kft. (OPTIGEP Kft.).

У конструкції жаток із подрібнювачем стебел і бур’янів всі вузли від провідних європейських виробників, причому дуже високої якості. Жатка Optigep має легкий і міцний універсальний каркас, адаптований за допомогою відповідної приставки до будь-якого типу імпортних і вітчизняних комбайнів, починаючи з техніки партнерів: John Deere, CLAAS і Sampo. Відрізняється мінімальною втратою зерна (0,3–0,4%) на робочій швидкості 8–10 км/год. (не повалені стебла нормальної густоти).

На сьогодні поряд із вже добре відомими жатками для збирання кукурудзи серії OptiCorn успіхом користуються жатки OptiCorn-Lux і OptiCorn-Premium. Відмінні риси ОптіCorn є такими:

• каркас і головні вузли виготовлені з використанням нержавіючої сталі та алюмінію;

• привід русел і шнека — через бічний редуктор (вмонтовані муфти захищають русла від перевантаження);

• циліндри русел втягують стебла кукурудзи без втрат і на належній швидкості, забезпечуючи максимально ефективне подрібнення (90% січки <6 см);

• центральна електромеханічна установка рейки качанопереривника;

• зміна клькості обертів, залежно від стану кукурудзи за допомогою вбудованого змінного приводу на величину ±5%.

Жатки OptiCorn із твердою рамою: 2-, 4-, 5-, 6-, 8-, 10-, 12- i 16-рядні, з міжряддям 50, 55, 60, 70 і 76,2 см. OptiCorn CS (зі складною рамою): 6- і 8-рядні, 70 і 76,2 см.

ZIEGLER (Німеччина)

Компанія Ziegler GmbH, яка має тісні партнерські відносини з багатьма комбайнобудівниками, зокрема, з носіями брендів AGCO (Fendt, Massey Ferguson), CNH (Case, New Holland), John Deere, Rostselmash (RSM) i Campo-Rosenlew (CR), просуває на ринку фіксовані/нерозкладні кукурудзяні жатки Corn-Champion fixed (див. окрему статтю). Ми ж зосередимо увагу на жатках Corn-Champion K зі складними бічними блоками та інших виробах заводу з давньою історією.

Кукурудзяні жатки Corn-Champion K Series зі складальними (fordable) бічними секціями на сьогодні є 6- і 8-рядні у двох версіях кожна. Тобто розраховані на міжряддя 70 і 75 см, і від того мають транспортну ширину 3,1 i 3,25 м, що дозволяє заощадити на придбанні транспортного візка.

Робоча ширина жаток: 4,44 i 4,7 м (6-ряднi); 5,84 i 6,19 м (8-ряднi). Маса нетто з подрібнювачами/без них: 2,45/2,2 i 2,55/2,3 т (6 р.); 2,95/2,6 i 3,05/2,7 т (8 р.).

Згідно з даними виробника щодо кукурудзяних жаток Cоrn-Champion K, процес складання та розкладання машини може вимагати установки у складі передньої навіски комбайна одного або двох додаткових гідроциліндрів. А залежно від виконання кукурудзяної жатки і вантажопідйомності моделі комбайна на керованому мосту може знадобитися додатковий вантаж або заповнення шин водою. Розмір цього додаткового вантажу зазначений у дозволі для пересування дорогами загального користування, в інструкції комбайна або для конкретної моделі кукурудзяної жатки.

На центральній частині шнека, що розміщується перед отвором похилої камери комбайна, уздовж осі труби монтуються неповоротні трапецеїдальні пластинчасті захвати (не пальці). Привід шнека здійснюється з боку, протилежного головному приводу.

Якщо на комбайні встановлено шини більшого або меншого розмірів, ніж у стандартному виконанні, рекомендується перевірити робочий кут жатки. Те ж саме стосується гусеничного шасі. Найкраще проводити контроль у реальних умовах, у полі, зі звичайною відстанню до грунту.

Привід одного або обох бічних конічних шнеків (у разі їх установки) здійснюється через спеціальне з’єднання для гідроприводу мотовила або безпосередньо власним приводом. В обох випадках регулювання числа обертів здійснюється за допомогою команди «Мотовило швидше або повільніше». Відключення може здійснюватися тільки, якщо число обертів мотовила встановлено на «нуль» або гідроз’єднання роз’єднане. На зворотному боці заднього борту жатки розміщений інтегрований в її корпуc 7-літровий масляний бак із керуючим клапаном для змащення підшипників бічних конічних шнеків.

Валик для відділення качанів має ножі, що точно налаштовуються. І зріз настільки хороший, що «шкідники не знайдуть жодної соломинки для перезимівлі або відкладання яєць».

Жатки Corn-Champion мають підвищений захист від корозії за рахунок повсюдного використання емалей і оцинкованих поверхонь (лопатей).

До складу додатково придбаного устаткування і приладдя для комплектації жаток Corn-Champion серії K, крім стандартних виробів і компонентів, входить також набір/комплект для збору врожаю соняшників Sonnenblumenkit / Sunflower Kit.
