Твердопаливні котли
Приватне акціонерне товариство «Агроресурс» — потужний виробник опалювальних приладів торгових марок «Данко», «ОК» та «Рівнетерм», один із лідерів ринку опалювальної техніки України. Газові, навісні, парапетні котли, газові колонки, конвектори та твердопаливні котли від ПрАТ «Агроресурс» користуються широкою популярністю не тільки серед споживачів нашої країни, а й ближнього зарубіжжя, вони володіють рядом конкурентних переваг, що виділяють їх серед інших вітчизняних аналогів.
Котли серії «Данко-ТЛ» із чавунним теплообмінником Viadrus (Чехія) працюють на різних видах твердого палива: кокс, вугілля, деревина. В якості додаткового палива можна використовувати стружку, тирсу, деревні гранули, торфобрикети. Котли призначені для обігріву приміщень загальною площею до 470 м2. Номінальна теплопродуктивність котлів, залежно від моделі, змінюється від 11,7 («Данко-12 ТЛ») до 49 кВт («Данко-49 ТЛ») (±10 %).
Переваги цієї моделі котла:
- довговічність чавунного теплообмінника;
- водоохолоджувана колосникова решітка;
- великий отвір для завантаження палива.
Котли використовуються в опалювальних системах із природною і примусовою циркуляцією води. Котел простий в обслуговуванні. Термін служби — 25 років.
Котли серії «Данко-ТН» зі стальним теплообмінником працюють на різних видах твердого палива: вугілля, деревина, торф, паливні гранули та брикети. Вони призначені для опалення будь-яких приміщень комунально-побутового призначення, де немає можливості підключення до системи газопостачання. Котли оснащенні стальним теплообмінниками власного виробництва, що забезпечує надійну та високоефективну роботу котла. Котли серії «Данко-ТНЕ» додатково оснащені вентилятором та контролером EUROSTER 11 W для автоматизації роботи котла. Котли серії «Данко-ТНР» додатково оснащені регулятором тяги, що регулює доступ повітря у камеру спалювання і відповідно температуру води в трубопроводі шляхом відкриття або закриття повітряної заслінки камери спалювання. Номінальна теплопродуктивність котлів, залежно від моделі, змінюється від 12,5 («Данко-12,5 ТН») до 49 кВт («Данко-27 ТН») (±10 %).
Термін експлуатації опалювальних приладів — не менше 15 років. Основні переваги котлів «Данко-ТН»: легкість в обслуговуванні, одного завантаження палива вистачає на 6–8 годин ефективної роботи.
Котли серії «Данко-Т» зі стальним теплообмінником працюють на різних видах твердого палива: вугілля, деревина та ін.

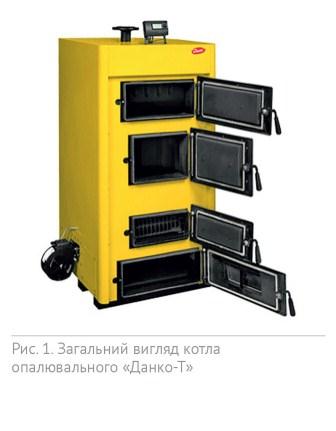

Котли додатково можуть бути оснащені вентилятором та контролером для автоматизації роботи котла. Контролер керує роботою вентилятора, насоса системи. Він при розпалі котла вмикає вентилятор та виводить котел на заданий температурний режим. Після чого вентилятор починає працювати циклічно, підтримуючи необхідний рівене горіння палива (рис. 1).
Номінальна теплопродуктивність котлів, залежно від моделі, змінюється від 35 («Данко-35 Т») до 80 кВт («Данко-80 Т2) (±10 %).
Промислова теплотехніка

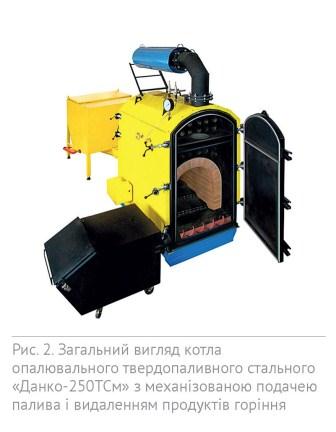

Промислова теплотехніка виробництва ПрАТ «Агроресурс» представлена наступними моделями. Котел опалювальний твердопаливний стальний «Данко-250ТСм» з механізованою подачею палива і видалення продуктів горіння, примусовою подачею повітря у камеру горіння, максимальною температурою води 95 ?С і максимальним робочим тиском 0,4 МПа, призначений для теплопостачання індивідуальних житлових будинків і споруд комунально-побутових, обладнаних системами опалення з примусовою циркуляцією теплоносія.
В котлі здійснюється повністю механізований процес спалювання твердого палива: подача палива, переміщення палива по рухомій колосниковій решітці, видалення золи, подача повітря необхідного для спалювання твердого палива, залежно від виду палива, вибраного режиму роботи. Котел також обладнаний додатковими елементами, які забезпечують мінімальне втручання оператора в процес роботи: автоматизований розпал котла, автоматичну систему пожежогасіння на лінії подачі палива, автоматичну прочистку (продувку) труб конвективної частини теплообмінника, автоматичний захист від закипання. Котел може працювати в двох режимах: постійної температури та погодозалежному.
Паливом для цього котла є різні види твердого сипучого біопалива, розмір фракції якого не перевищує 55 мм. В котлі «Данко-250ТСм» можна спалювати наступні види твердого палива вологістю до 50 %:
- щепа, подрібнена солома;
- пресовані гранули всіх видів біомаси: деревина, солома, торф та інші;
- відходи деревообробної промисловості.
Конструктивні особливості котла «Данко-250ТСм»:
- повністю механізований процес горіння твердого палива і підтримання заданої користувачем температури теплоносія чи погодозалежним керуванням;
- футерована топка та рухома колосникова решітка;
- специфічна розділена подача повітря в топку забезпечує найбільш ефективне та повне спалювання твердого палива. — автоматичний розпал котла;
- автоматична продувка труб конвективної частини теплообмінника;
- автоматична система пожежогасіння на лінії подачі палива. — автоматичний захист котла від закипання.
Показники надійності: середнє напрацювання до відмови — 6000 год. календарного строку експлуатації, а середній строк служби — 10 років.
Технічні характеристики котла «Данко-250ТСм»:
- номінальна теплопродуктивність при спалюванні паливних гранул із лушпиння соняшнику 250 кВт (±7 %);
- номінальна витрата палива та коефіцієнт корисної дії (при спалюванні торф’яних паливних гранул) відповідно 54,3 кг/год. та 82 %;
- вміст оксидів вуглецю (СО) в продуктах згорання при спалюванні торф’яних паливних гранул, 350 мг/м3;
- максимальна споживана потужність не більше 800 Вт;
- температура продуктів згоряння — не менше 160 °C;
- маса — не більше 3200 кг.

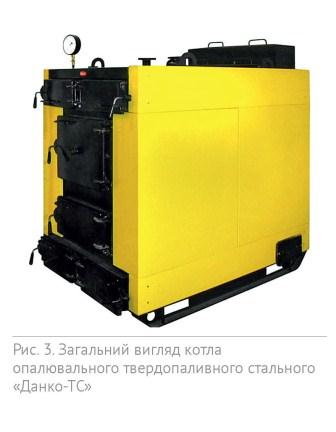

Лінійка найбільш потужних опалювальних засобів представлена котлами опалювальними твердопаливними стальними типу «Данко-ТС» моделей: «Данко-150ТС», «Данко-200ТС», «Данко-250ТС», «Данко-300ТС», «Данко-350ТС», «Данко-400ТС», «Данко-500ТС», з максимальною температурою води 95 ?С і максимальним робочим тиском 0,4 МПа, та примусовою подачею повітря у камеру згоряння призначені для теплопостачання індивідуальних житлових будинків і споруд комунально-побутового призначення, обладнаних системами опалення з примусовою циркуляцією теплоносія (рис. 3). Номінальна теплопродуктивність наведених вище котлів, залежно від моделі, становить від 150 до 500 кВт (±7 %).
Для отримання заявлених теплотехнічних показників (номінальна теплопродуктивність) у котлах «Данко-ТС» можна спалювати наступні види твердого палива:
- пресовані паливні гранули і брикети (всіх видів сировини: деревина, солома, торф);
- відходи деревообробної промисловості;
- щепа, дрова та ін.
Конструктивні особливості котлів:
- •специфічна розділена подача повітря у топку забезпечує найбільш ефективне та повне спалювання твердого палива;
- •повний різносторонній доступ до поверхонь нагріву для виконання механічного очищення від нальотів золи та сажі без демонтажу котла;
- •унеможливлення появи конденсату на теплообміннику в кількості, яка призводить до утворення крапель в усталеному режимі роботи котла, що характеризується стабільними теплотехнічними параметрами.
Кіровоградський завод дозуючих автоматів наладив виробництво котлів на біопаливі для центрального опалення та гарячого водопостачання. Сталеві водяні котли типу АОВА призначені для теплопостачання шкіл, лікарень, а також офісів, майстерень, цехів промислових підприємств площею від 150 до 4000 м2, підключених до мережі центрального опалення (рис. 4).
Котел типу АОВА, залежно від потужності, агрегується з автоматичним завантажувачем палива ТЗА-1, ТЗА-2, ТЗА-3 і працює на брикетах або паливних гранулах із біомаси (солома, лушпиння, тирса та ін.). Котел може працювати також без завантажувача палива, але в такому випадку необхідно закрити отвір форсунки і встановити колосникові решітки. Робоча температура котла не повинна перевищувати 100 ?С. Котел відноситься до групи водяних котлів, є низькотемпературним, верхнього горіння. Автоматичні опалювальні котли типу АОВА призначаються для підігріву води в низькотемпературних мережах центрального опалення. Опалювальне обладнання пристосоване для роботи на палива з теплотворною здатністю не менше 12,6 МДж/кг (3,5 кВт/кг). Замість основного можуть бути використані інші види палива: деревна тріска, а також торф’яні, деревні або солом’яні гранули. Для організації опалення великих об’єктів, роздільних систем опалення та гарячого водопостачання, а також з метою економії палива в міжсезоння застосовуються батареї з двох і більше котлів. Котли АОВА обладнані автоматичною системою подачі палива, контролю та управління режимами роботи і системою аварійної зупинки.
Основним критерієм для підбору опалювального котла є нормативні показники обігріву об’єкта, площа, об’єм приміщення. Номінальна теплова продуктивність обраного опалювального котла повинна бути на 15 % вище розрахункових нормативних показників опалення об’єкта. У таблиці 1 вказані орієнтовні площі приміщень, які можуть обігріватися котлами відповідних потужностей, а також представлений підбір більшості завантажувачів палива з відповідною номінальною потужністю котлів.

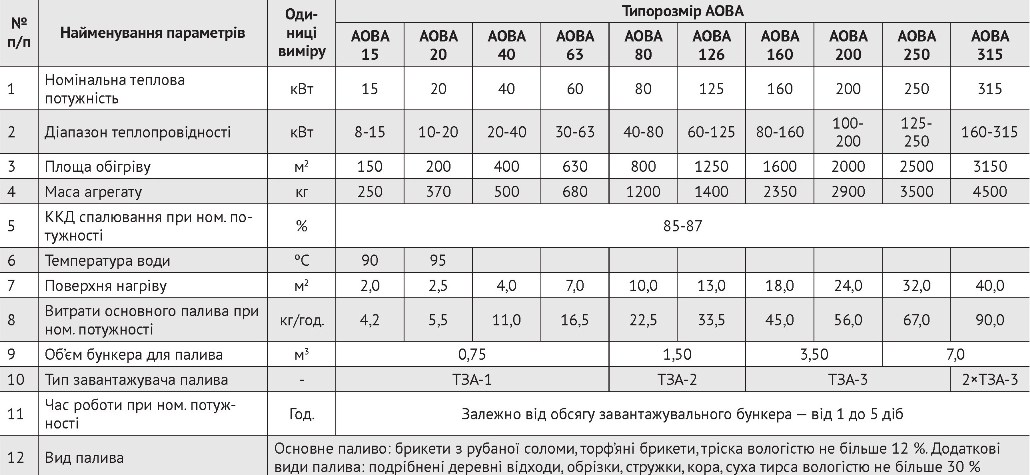

Таблиця 1. Основні техніко-експлуатаційні параметри низькотемпературних
опалювальних котлів типу АОВА
З 2008 року ПП «Модератор-Україна», офіційний представник польського виробника котлів в нашій країні, більше чотирьох років успішно продає в Україні. Останнім часом завод пройшов фундаментальне переоснащення та запустив нові вироби — «Автоматичну подачу для спалювання біомаси СМОК», «Автоматичні вузли для спалювання біомаси», модельний ряд сучасних універсальних котлів: «Уніка», «Уніка Сенсор», «Уніка Макс», та спеціалізованих котлів для спалювання паливних гранул: «Уніка Венто Еко», «Уніка Венто Біо», «Уніка Сенсор Біо» та «Модератор Еко».
Спеціалізовані котли для паливних гранул
Розглянемо деякі моделі спеціалізованих котлів для спалювання паливних гранул:
- котел «Уніка Венто Еко» — це сучасне автоматичне обладнання, призначене для високоефективного спалювання паливних гранул і вугілля «Еко-горошок». У котлі можна встановити чавунний колосник, що забезпечує можливість спалювання інших видів палива: деревини, вугілля, брикетів. Основні переваги котла: високий ККД на рівні 85 %; система піддуву з командоконтролером Ecomax 800; шнекова система подачі палива; самоочисна чавунна топка; зручне очищення котла; механізм регулювання димової тяги; водяні колосники і механізм очищення від золи; відповідність екологічним стандартам ЄС і нормам безпеки та ін. Модельний ряд твердопаливних котлів «Уніка Венто Еко» має теплопродуктивність відповідно 15; 20 та 25 кВт.
- котел на пелетах «Уніка Венто Біо» — це універсальний комплекс для спалювання твердих видів палива в автоматичному або ручному режимах. Залежно від потреби можливе спалювання паливних гранул в автоматичному режимі або кускову деревину, вугілля і брикет в ручному режимі. Твердопаливний котел виготовлений із котельної сталі марки P265GH. Модельний ряд твердопаливних котлів «Уніка Венто Біо» має теплопродуктивність відповідно 15; 20 та 25 кВт.

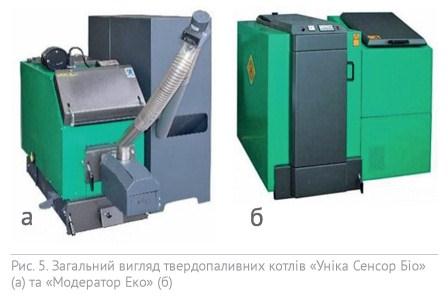

- твердопаливний котел «Уніка Сенсор Біо» (рис. 5, а) — це універсальний комплект для спалювання твердого палива у вигляді паливних гранул, зернових відходів, деревини, вугілля. До комплекту входить твердопаливний котел, універсальна головка для спалювання з автоматичною системою подачі палива, запальника, а також контейнер. Універсальність проявляється завдяки спеціальній головці, а також класичній конструкції котла для ручного завантаження. ККД котла становить 81 %, що дозволяє ефективно спалювати різні види палива.
У дверцятах для розпалювання встановлено пальник для спалювання паливних гранул або зернових відходів. Таке рішення дозволяє використовувати різні види палива, а запальник, встановлений у головці, скорочує необхідний час обслуговування до мінімуму. Модельний ряд твердопаливних котлів «Уніка Сенсор Біо» має теплопродуктивність відповідно 15; 20; 25; 32; 40 та 50 кВт.
- твердопаливний котел «Модератор Еко» (рис. 5, б) — це водогрійний, низькотемпературний котел на паливних гранулах зварної сталевої конструкції, пристосований для спалювання вугільної крихти та паливних гранул. Завдяки унікальній конструкції, в якій застосовано керамічний вкладиш, отримано високий ККД (на рівні 88,7 %), що робить його екологічно чистим, а також гарантує довгострокову та безперебійну роботу. Котел твердопаливний використовується як джерело тепла для будинків, фермерських господарств, тваринницьких будівель, сушарок для деревини і промислових підприємств. Теплопродуктивність котла становить 50 кВт.
Вирішення інженерних проблем щодо виробництва та використання твердого біопалива взагалі так і зокрема у вигляді паливних гранул дозволить отримати практичний досвід, наукові напрацювання та закономірності для визначення конструктивно-технологічних параметрів машин і обладнання, підвищити рівень використання, покращити екологічний стан природного середовища шляхом зменшення викидів токсичних речовин та парникових газів, зменшити обсяги закупівлі непоновлюваних викопних видів палива, що перш за все дозволить підвищити рівень енергетичної автономності агропромислового виробництва. Таким чином, використання твердого біопалива з метою одержання енергії дозволить вирішувати водночас важливі проблеми сьогодення як екологічні, так і економічні.
