Готуючись до наступних жнив, аграрії мають враховувати особливості обробки посівного матеріалу дрібно насіннєвих культур. Під час збирання ріпаку зерновий матеріал включає як повноцінне, так і недозріле та травмоване насіння основної культури, а також значну кількість подрібнених часточок стебел, мінеральних домішок різного фракційного складу та насіння бур’янів. Такий матеріал має низьку сипучість, підвищену вологість, внаслідок розділення на сепараторах із решітними трієрними або спеціальними робочими поверхнями. Тому очищення до високих посівних кондицій на решітно-трієрних сепараторах призводить до втрат повноцінного насіння у відходах до 20–30%. На кафедрі сільськогосподарських машин ХНТУСГ ім. П. Василенка розроблений пневматичний сепаратор із нахиленим робочим каналом (рис. 1), який складається із вентиляторної установки і нахиленого повітряного каналу, з’єднаних між собою.
Рисунок 1. Схема модернізованого пневматичного сепаратора з нахиленим повітряним каналом
1 — вентилятор; 2 — вхідний патрубок; 3 — вертикальні жалюзі; 4 — проставка; 5 — горизонтальні жалюзі; 6 — сепарувальна камера; 7 — еластичний щиток; 8 — циліндрична щітка живильника; 9 — рухома боковина живильника; 10 — регулювальна заслінка живильника; 11 — бункер; 12 — шарнір живильника; 13 — ділильник; 14, 15 — подільники між приймачами; 16 — інерційний пиловідокремлювач; 17 — осаджувальна камера; 18 — пилозбірник; 19, 20, 21, 23 — приймачі продуктів розділення; 22 — епюри швидкості повітря по висоті; 24 — еластичний напрямник; 25 — штурвал; 26 — регулювальний гвинт із проушиною; 27 — опора; 28 — притискна пластина; 29 — вісь жалюзі; 30 — стінка проставки регулювати окремо, повертаючи відповідні осі; 31 фіксація положення всіх пластин виконується одночасно прижимними пластинами 28.
Вентиляторна установка включає вентилятор високого тиску 1, з вхідним патрубком 2, який приводиться у рух електродвигуном через пасову передачу. До вихідного патрубка вентилятора прикріплена проставка 4, в якій встановлено вертикальні жалюзі 3 для вирівнювання швидкості повітряного потоку у поперечному напрямку проставки. На виході вона має розміри, які відповідають розмірам нахиленого каналу. У проставці 4 розташований механізм регулювання швидкості повітряного потоку по висоті каналу (рис. 1б), який виконаний з набору поворотних пластин 5, закріплених жорстко на осях 29, що проходять через осьові лінії боковин 30 проставки, причому осі закріплені паралельно нижній (верхній) стінці проставки.
Нахилений повітряний канал складається із сепарувальної камери 6, у нижній частині якої розміщені чотири приймачі 19, 20, 21 і 23 продуктів розділення. Перегородки 14 між 20 і 21 приймачами, а також 15 між 19 і 20 виконані поворотними, що дозволяє регулювати вміст приймачів. У нижній частині приймачів встановлені заслінки і мішкотримачі, які дозволяють закріплювати мішки для збирання продуктів розділення кожного приймача окремо. До верхньої стінки сепарувальної камери 6 шарнірно закріплений живильник із циліндричною щіткою 8 і рухомою боковиною 9. До живильника приєднаний бункер 11, який у нижній частині має регулювальну заслінку 10. До сепарувальної камери 6 прикріпляється інерційний пиловідокремлювач 16 з осаджувальною камерою 17, яка закінчується фільтрувальним пилозбірником 18 із тканини (мішковини). Регулювання швидкості повітряного потоку в сепарувальній камері 6 виконується зміною її ширини, переміщенням ділильника 13, за допомогою регулювальних гвинтів 26, закріплених в опорах 27, штурвалами 25. Ділильник 13 еластичним напрямником 24 з’єднується з вихідним патрубком вентилятора 1.
Результати практичних випробувань
Результати доочищення насіннєвої суміші ріпаку на розробленому сепараторі наведені в табл. 1. За один пропуск через сепаратор посівного матеріалу отримано у першій фракції 86,05% від маси вихідної насіннєвої суміші ріпаку, яка відповідає вимогам державного стандарту до посівного матеріалу. Насіння основної культури в ньому міститься понад 99%, що на 5,16% вище, ніж у вихідному матеріалі. До цієї фракції виділилося виповнене насіння ріпаку. Маса 1000 насінин ріпаку тут становить 3,89 г, що на 0,27 г вище вихідного матеріалу.

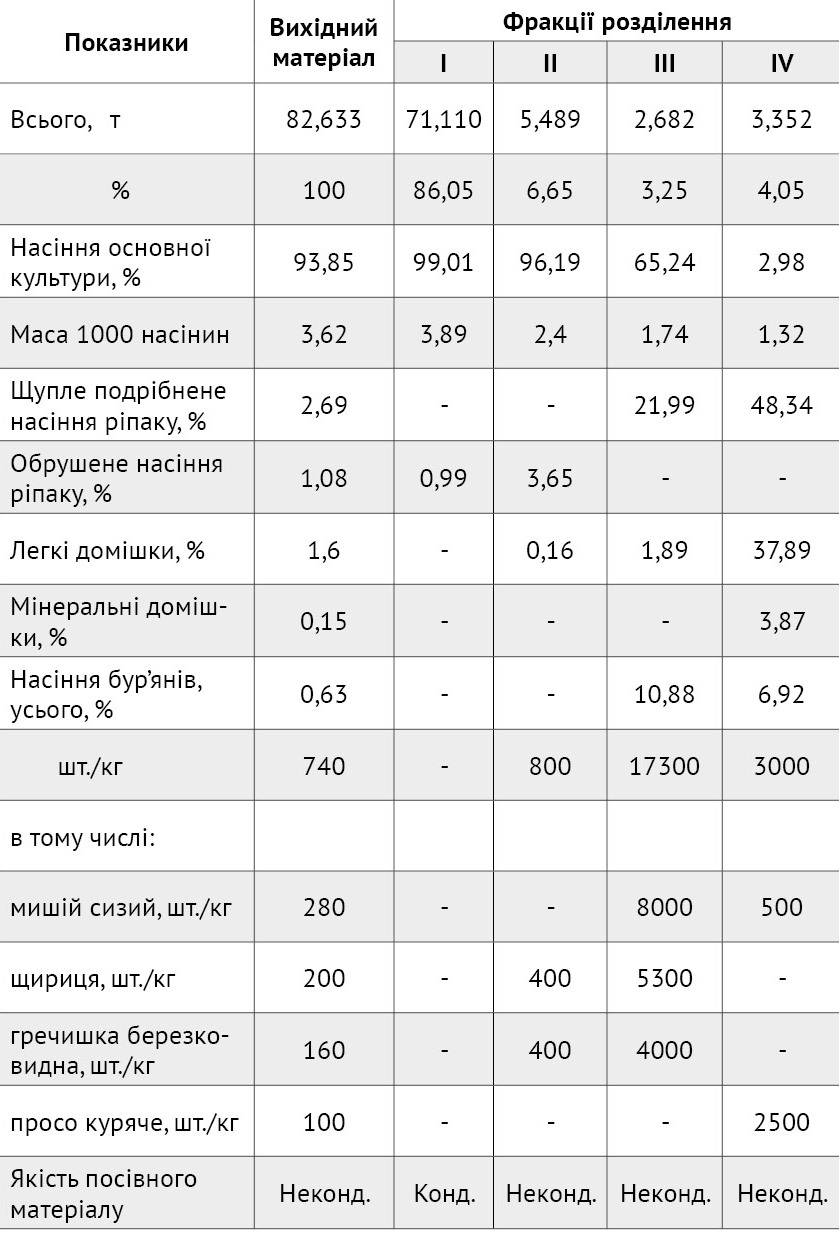

Таблиця 1. Результати доочищення насіння ріпаку на пневматичному сепараторі з нахиленим повітряним каналом
В останній фракції виділилось менш виповнене насіння, маса 1000 насінин, якого значно менша першої фракції. Так, у другій фракції насіння ріпаку становило 96,19% від її маси, а маса 1000 насінин — лише 2,4 г. Крім того, в цю фракцію потрапило обрушеного насіння 3,65% та легких домішки 0,16%, а також насіння бур’янів 800 шт./кг, що не відповідає вимогам державного стандарту. Разом з тим, слід зазначити, що за недостатньої кількості насіннєвого матеріалу можна об’єднати перші дві фракції й отримати 92,7% від маси вихідного матеріалу насіння ріпаку, яке відповідатиме вимогам державного стандарту (насіння бур’янів становитиме близько 60 шт./кг).
Микола БАКУМ, канд. техн. наук, проф.
Микола МАЙБОРОДА, канд. економ. наук
Ольга СІНЯЄВА, асистент
Харківський НТУ сільського господарства ім. П. Василенка
