Скорочення витрат на польові роботи та збереження часу вимагає оптимізовувати парк техніки в господарстві, це, своєю чергою, змушує обирати універсальних агрегатів, що виконують декілька польових операцій у різноманітних умовах.

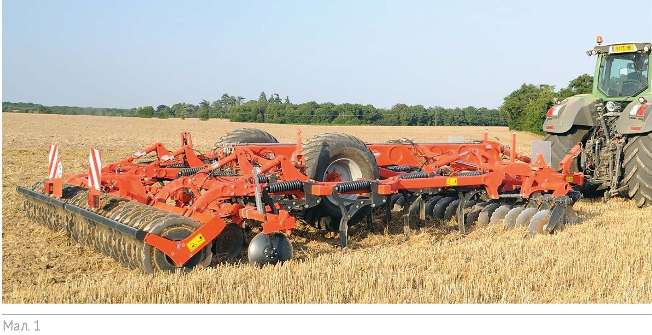

До таких відноситься чотириопераційний культиватор основного обробітку грунту Performer (мал. 1) та дисковий культиватор Optimer виробництва групи KUHN.

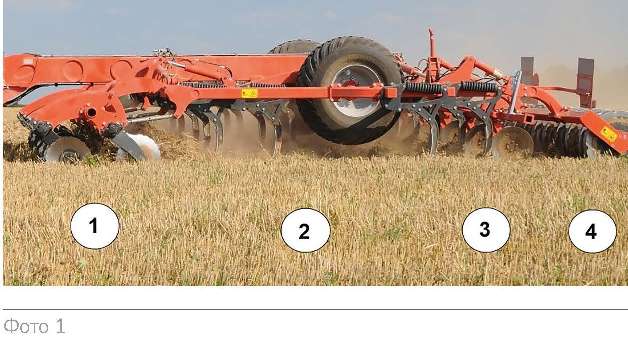

Performer складається із тягової балки та транспортних коліс, а також чотирьох секцій робочих органів (фото 1), кожна з яких виконує окрему технологічну операцію, а саме: з двох рядів дисків 1, які подрібнюють стерню і заробляють її на невелику глибину; чотирьох рядів викривлених лап 2, що рихлять грунт та перемішують його з рівномірним розподілом решток рослин; ряду дискових вирівнювачів грунту з еластомірним захистом 3; важкого прикочуючого котка HD Liner 700 4, яким витримується задана глибина обробітку. Така конструктивна побудова надає Performer легку прохідність, добре перемішування і рівномірну заробку решток на робочу глибину, бездоганне вирівнювання та відмінну структуру обробленого грунту. Після проходу Performer наступною операцією вже може бути посів.
Випускаються моделі культиватора Performer 4000, 5000 і 6000 робочою шириною, відповідно, 3,85, 5 і 6 м, потужністю трактора від 360 до 500 к. с.

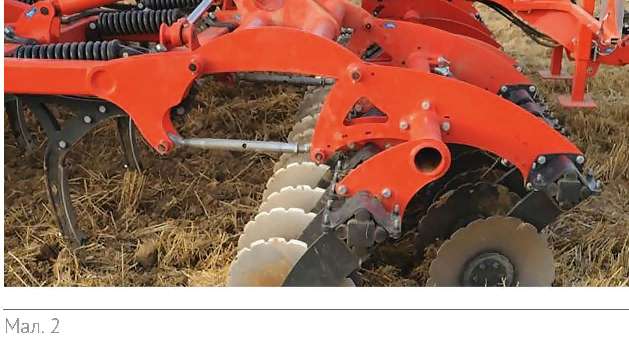

Культиватор має діаметр дисків 510 мм і товщину 6 мм, відстанню між двома рядами 720 мм та інтервалом між дисками в ряду 250 мм (мал. 2).

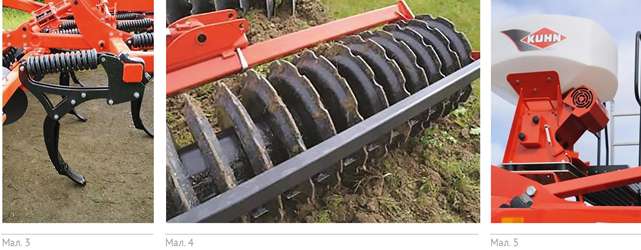

Лапи (мал. 3) обладнані долотами шириною 80 мм або 50 мм та дефлектором, на них можуть кріпитись додаткові пари лемешів, утворюючи стрілчасті лапи. Долота 50 мм в стандарті, а 80 мм і лемеші опційно виконуються з карбіду для значного підвищення зносостійкості. Викривлення лап разом із вигнутою формою дефлектора сприяє кращому перемішуванню грунту та зменшує необхідну тягову потужність. Інтервал між лапами по сліду в 280 мм (без лемешів). Всі лапи мають гідравлічний захист із рівнем спрацювання 900 кГ і відхиленням вбік до 15 см. Досить високий кліренс під рамою становить 850 мм.
Новий тип котка HD-Liner 700 (мал. 5) було створено для роботи в екстремальних умовах великої кількості пожнивних решток, липких, вологих та кам’янистих грунтів. V-подібний профіль та питомий тиск на поверхню поля 225 кГ/м забезпечують глибоке ущільнення грунту. Найбільший серед відомих котків діаметр 700 мм сприяє зменшенню необхідного тягового зусилля.
Всі диски та лапи змонтовано без маслянки, позаяк необхідності їх змащування немає. Робочі органи виготовлено з кованої сталі для збільшення їх міцності. Складання-розкладання культиватора, регулювання зчіпки, двох рядів дисків, коліс, вирівнюючих дисків, котка виконуються гідравлікою централізовано за допомогою чотириопераційного блока управління КТН105. Для під’єднання до трактора потрібно лише два гідророзподільники подвійної дії.
Performer здатен використовуватись для виконання різних видів робіт на глибині від 15 до 35 см, завдяки двом варіантам лап із долотами, можливості переладнати долотоподібні лапи на стрілчасті додаванням лемешів, а також перетворити диско-лапову машину на чисто лапову без дисків чи на дисковий культиватор без лап (у такому разі обробіток ведеться на глибину до 10 см). Можливість зробити п’ять різних культиваторів з одного — це унікальна машина, її назва — Performer!
Нарешті є можливість застосування культиватора з одночасним висівом дрібнонасіннєвих покровних культур у 8 рядків через розподільники перед котком (мал. 5). Залежно від типу приводу висівного пристрою норма висіву сягає до 30 кГ/га для електро- або 120 кГ/га в варіанті гідроприводу.
Як підсумок зазначимо, що своєю властивістю використовуватись за потреби в п’яти різних конструктивних варіантах відповідно до технологічного процесу Performer від KUHN немає рівних!

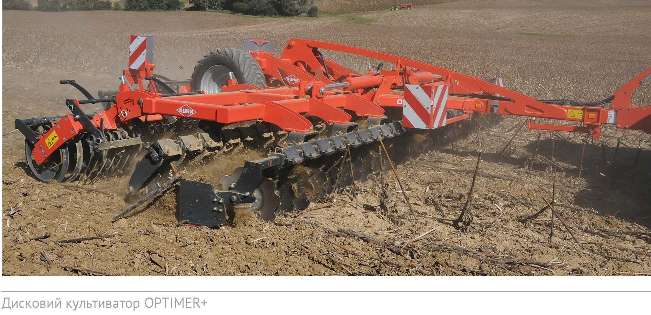

Наступний універсальний агрегат — це дисковий культиватор OPTIMER+, створений КУН для лущення стерні відразу після збирання врожаю на великій швидкості та передпосівної дискової культивації із високою продуктивністю. Дискатор OPTIMER+ виконує такі операції:
- обробіток ґрунту на 3–10 см;
- інтенсивне перемішування пожнивних решток із ґрунтом для прискорення їх мінералізації;
- механічна боротьба з бур’яном;
- прикочування вирівняного ґрунту.
Конструктивні особливості дискового культиватора OPTIMER+ надають йому наступні переваги в роботі:
1. Збільшений кліренс: разом з новими регулюваннями кута атаки і довшим плечем дискової батареї це забезпечує якісну роботу з великою кількістю рослинних решток.
2. Модульність конструкції:
- два ряди профільованих вогнутих дисків. Диски мають нахил як по відношенню до напрямку руху, так і до вертикалі, а кути нахилу становлять, відповідно, 16° і 6°. Завдяки цьому диски отримують високу якість обробітку і перемішування, а також готують рівне посівне ложе;
- грабельки для вирівнювання;
- прикочуючий коток.
3. Захист і гнучкість у роботі: кожний диск забезпечений блочним запобіжним шарніром із чотириполіуретанових еластомерів, завдяки якому кожний окремий диск швидко оминає перешкоду, не впливаючи на глибину роботи інших дисків та знімає напруження на раму.
4. Комфорт: необслуговувані ступиці в кріпленні дисків із подвійними радіально-упорними шарикопідшипниками заощаджують Ваш час та виключають можливість потрапляння всередину пилу.
5. Простота регулювань, наприклад, глибина регулюється дуже просто, плавно і в широких межах за допомогою легко доступного гвинта на прикочуючих катках: завжди досягається висока якість обробітку і гладка, вирівняна поверхня для наступної роботи сівалки.
6. Великий вибір комплектації:
- ввігнуті вирізблені диски діаметром 510 мм для інтенсивного перемішування грунту і рослинних решток вглибину та по поверхні, більш придатні для роботи по великих рештках та культівації до 10 см;
- диски діаметром 510 мм із невеликими вирізами (опція) для мілкого та ультрамілкого поверхневого обробітку стерні та сидератів на 3–5 см;
- різні моделі котків діаметром 600 мм для будь-яких грунтових умов.
Розглянемо більш детально конструкцію та деякі найважливіші вузли.

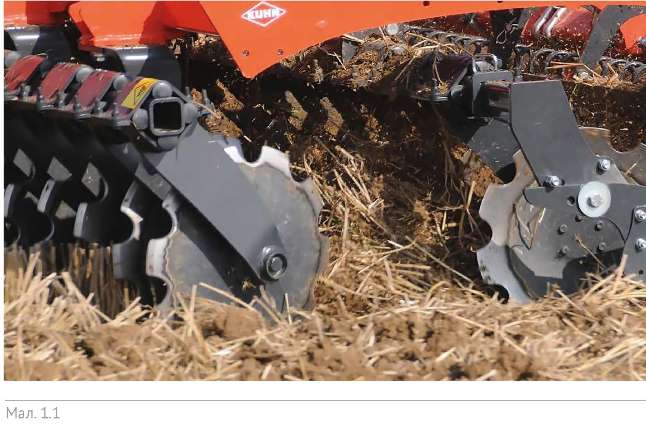

Кронштейни (мал. 1.1), в кінці яких на підшипниках кріпляться диски, зроблені з гарячештампованої пластини і забезпечують кліренс 55 см для вільного проходження великої маси решток. До квадратної рами кронштейни приєднуються через захисні блоки з поліуретановими вставками, які мають кращу еластичність, витривалість та швидкість реагування, ніж звичайні гумові.
У ступицях кріплення дисків застосовано багато вдосконалень, таких як дворядні шарикопідшипники з кутом контакту 40° та герметичними кільцьовим ущільненням з п’ятьма губками. Підшипник знаходиться у герметичній масляній ванні (синтетичне мастило ЕА5), яке має кращі властивості порівняно зі змазками на жировій основі.

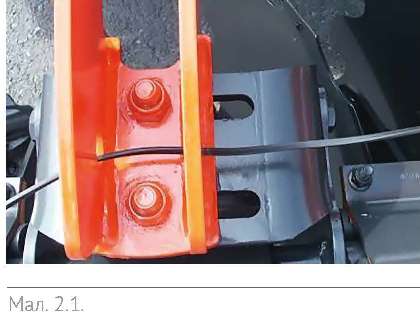

Перекриття дисків, яке погіршується від їх зносу, можна корегувати зміщенням у пазах (мал. 2.1).
В гідравлічно складаних культиваторах 4003/5003/6003 та 7503, які мають центральну і дві бокові частини, ці бокові крильця мають два положення кріплення: жорстко фіксоване для важких умов та плаваюче для складного рельєфу поля.

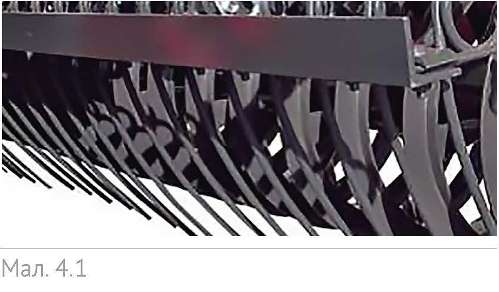

Краще вирівнювання грунту і розподіл решток досягаються рядом граблин (мал. 4.1), які поставляються на замовлення.

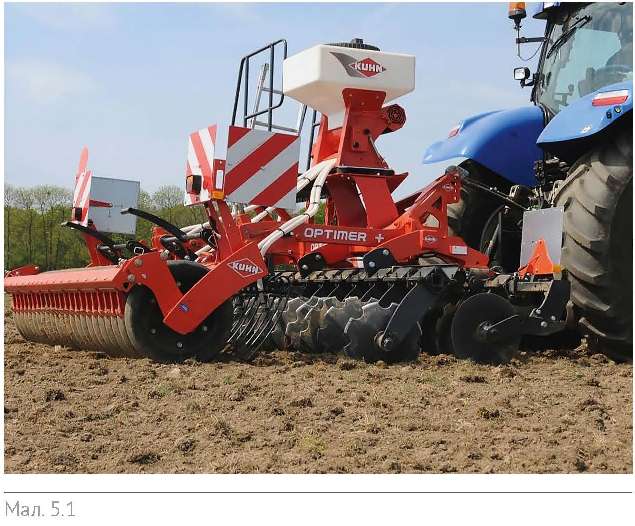

Одночасно з культивацією дискатор може використовуватись для посіву. Для мілконасіннєвих культур може бути використано невеликий бак, який монтується безпосередньо над культиватором (мал. 5.1). Для висіву з нормою 1–400 кг/га більшого за розміром насіння можна скористатись додатковими бункером TF ємкістю 1500 л, який навішується спереду трактора.

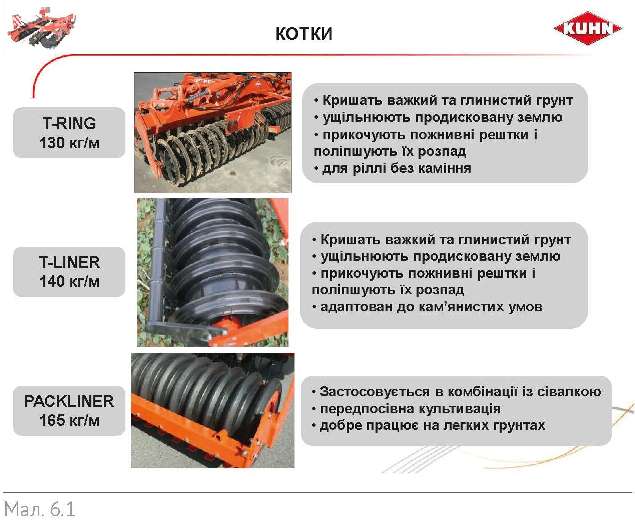

У широкозахватних причіпних моделях, залежно від виду роботи, грунту та типу рослиних решток, використовується три типи котків діаметром 600 мм, характеристики та основні особливості застосування наведені на мал. 6.1.
Дисковий культиватор OPTIMER+ є саме тим агрегатом, який може швидко і якісно виконати роботу з лущення стерні, закриття вологи та підготовки під посів, має надійну, легко регульовану конструкцію, широкий модельний ряд та комплектацію, котрий задовольнить всі потреби користувачів у різних грунтово-кліматичних умовах.
Якісне й одночасне виконання культиваторами виробництва компанії KUHN всіх операцій подрібнення, рихлення, перемішування, вирівнювання і прикочування у найважчих умовах дозволяє отримувати вищу врожайність із меншими витратами — мрія кожного хлібороба!
